การสร้างแบบจำลองพื้นผิว การประมาณค่าช่วง
VDO
Capture
ก่อนอื่นทำการสร้าง Fonder และตั้งชื่อ
จากนั้นทำการเปิดข้อมูลเส้นชั้นความสูง SPOT ใน Fonder KANCHANABURI ขึ้นมา
คลิกขวาที่ชั้นข้อมูล SPOT >> Open Attribute Table
การทำ IDW
ในหน้าต่าง Table จะมีลายละเอียดของข้อมูล SPOT ปรากฏณ์อยู่
จากนั้นไปที่ Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> IDW
จะปรากฏณ์หน้าต่าง IDW ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือก Fonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ (IDW) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> OK
จะปรากฏณ์ข้อมูลความสูงของแต่ละพื้นที่ดังภาพ
ทำการเปิดข้อมูล PROVINCE ใน Fonder KANCHANABURI ขึ้นมา
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> IDW
จะปรากฏณ์หน้าต่าง IDW ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ ( IDW2) >> Save
จากนั้นคลิกที่ Environments

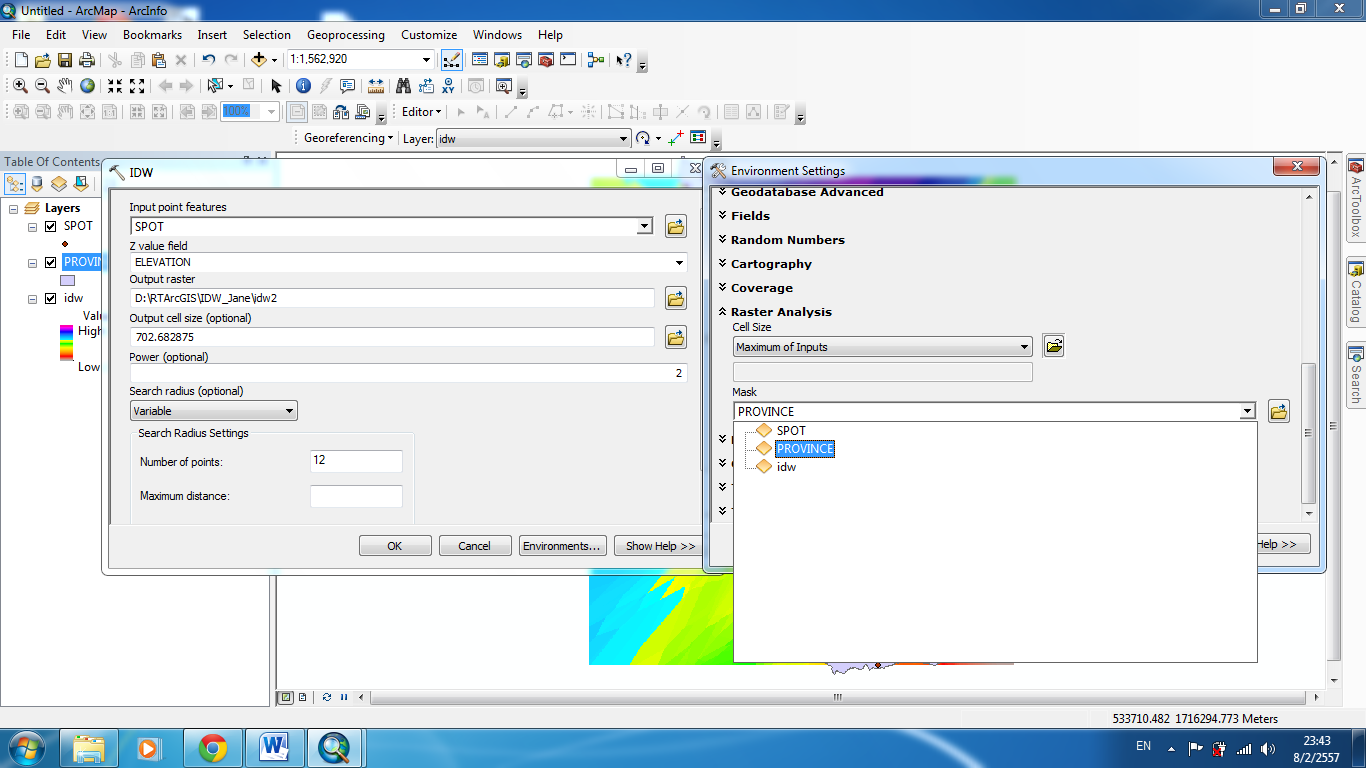

จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK
ช่อง Output cell size >> ใส่ค่า 40 >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Natural Neighbor
จะปรากฏณ์หน้าต่าง Natural Neighbor ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ (Natural) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ เมื่อสังเกตุจะเห็นว่าการตัดของ PROVINCE จะหยาบ
การทำSpline
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Spline
จะปรากฏณ์หน้าต่าง Spline ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ (Spline) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Spline Type >> REGULARIZED >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Spline
จะปรากฏณ์หน้าต่าง Spline ขึ้นมา Input point featu >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ (Spline_ten) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Spline Type >> TENSION >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
การทำKriging
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Kriging
จะปรากฏณ์หน้าต่าง Kriging ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane
ตั้งชื่อ(Kriging) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
การทำTrend
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Trend
จะปรากฏณ์หน้าต่าง Trend ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION >>
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane
ตั้งชื่อ (Trend) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Trend
จะปรากฏณ์หน้าต่าง Trend ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION >>
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane
ตั้งชื่อ (Trend2) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Polynomial order >> ใส่ค่า 2 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Trend
จะปรากฏณ์หน้าต่าง Trend ขึ้นมา Input point features >> SPOT >> Z value field >> ELEVATION >>
Output point features คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane
ตั้งชื่อ (Trend3) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Polynomial order >> ใส่ค่า 3 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ทำการเปิดข้อมูล STREAN ใน Fonder KANCHANABURI ขึ้นมา
ทำการเปิดข้อมูล CONTOUR ใน Fonder KANCHANABURI ขึ้นมา
ไปที่Arc Toolbox >> Spatial Analysis Tools >> Interpolation >> Topo TO Rasters
จะปรากฏณ์หน้าต่าง Topo TO Rasters ขึ้นมา Input features data >> SPOT / CONTOUR / STREAM / PROVINCE >> Feature Layer >> SPOT >> Field >> ELEVATION
ช่อง Feature Layer >> SPOT >> Type >> Point Elevation
ช่อง Feature Layer >> CONTOUR >> Field >> ELEVATION
ช่อง Feature Layer >> STREAM >> Field ไม่ต้องใส่>>Type >> Stream
ช่อง Feature Layer >> PROVINCE >> Field ไม่ต้องใส่ >> Type >> Boundary
Output Surface raster คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane >> ตั้งชื่อ (Topo) >> Save
ช่อง Output cell size >> ใส่ค่า 40 >> Environments
จะปรากฏณ์หน้าต่าง Environments Setting ขึ้นมา >> Procassing Extent >> Same as Layer PROVINCE
จากนั้นไปที่Raster Analysis >> Mask >> PROVINCE >> OK >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ของ PROVINCEดังภาพ
ไปที่Arc Toolbox >> 3D Analysis Tools >> TIN management >> Create TIN

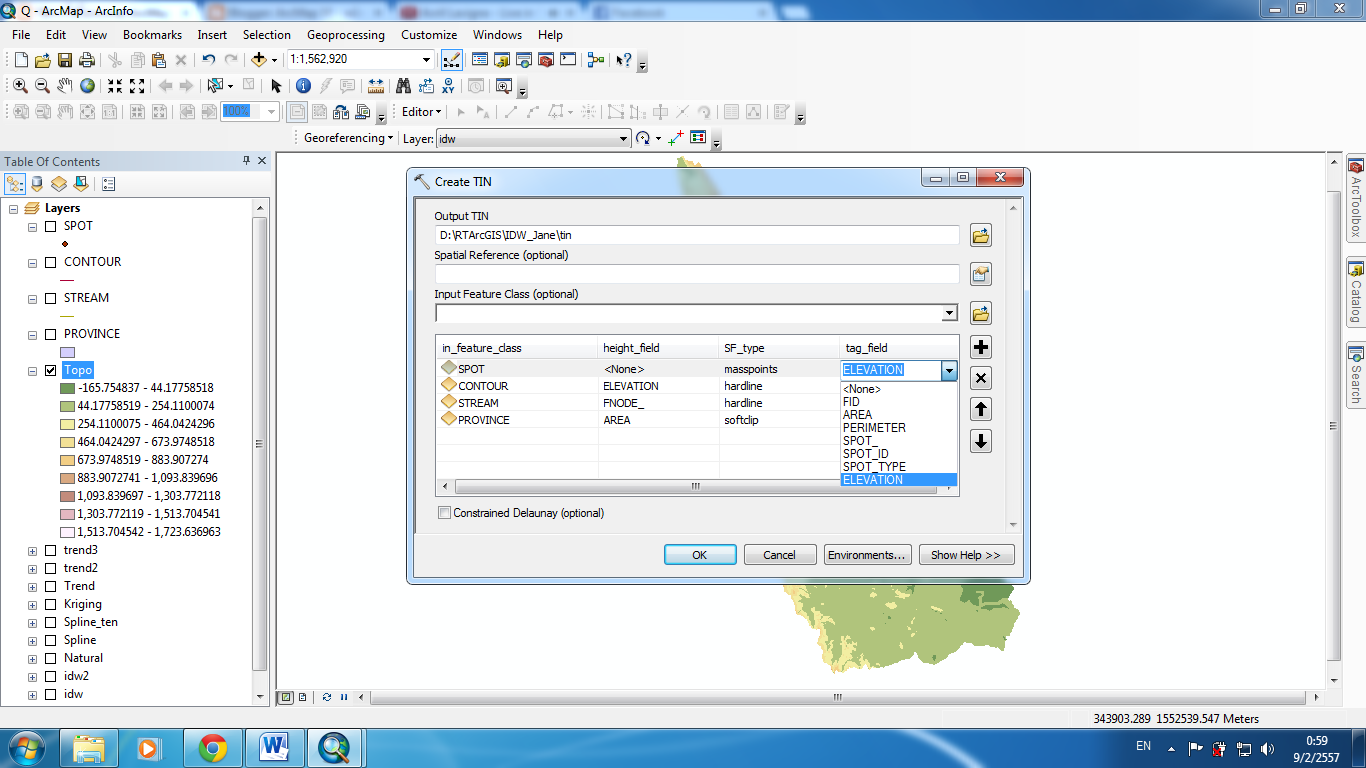

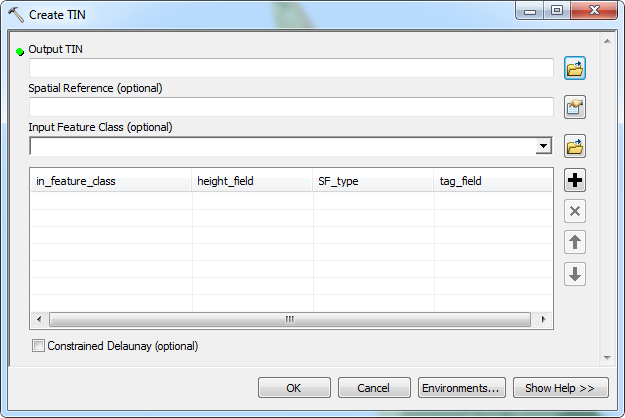

จะปรากฏณ์หน้าต่าง Create TIN ขึ้นมา Onput TIN>> คลิกที่รูป Fonderสีเหลือขวามือ >> ทำการเลือกFonder ที่ต้องการจะจัดเก็บข้อมูล ในที่นี้คือ IDW_Jane
ตั้งชื่อ (tin) >> Save
ช่อง Input features Class >> SPOT / CONTOUR / STREAM / PROVINCE ตามลำดับ
ช่อง In_Feature_Class >> SPOT >> height_field >> None
ช่อง In_Feature_Class >> SPOT >> tag_field >> ELEVATION
ช่อง In_Feature_Class >> STREAM >> height_field >> None
ช่อง In_Feature_Class >> STREAM >> SF_Type >> Sofline
ช่อง In_Feature_Class >> PROVINCE >> height_field >> None
ช่อง In_Feature_Class >> PROVINCE >> SF_Type >> hardline >> OK
จะปรากฏณ์ข้อมูลความสูงแต่ละพื้นที่ที่ตัดดังภาพ
เมื่อทำการ Zoom เข้ามาดูในภาพ จะเห็นได้ชัดว่าภาพดูมีมิติขึ้น
จากนั้นคลิกขวาที่ชั้นข้อมูล tin >> Propretices
จะปรากฏณ์หน้าต่าง Propretices ขึ้นมา >> Symbology >> Show >> เอาเครื่องหมายถูกหน้า Edge types ออก เพื่อปิดการแสดงข้อมูลที่เป็นเส้นสีแดง >> OK
เสร็จแล้วจะปรากฏณ์ดังภาพ
