3.การวิเคราะห์ข้อมูล

การวิเคราะห์ข้อมูล

VDO

Capture

สร้างFonder ในหน้าต่าง Catalog ตั้งชื่อในที่นี้คือ ( Project )

Copy File Chaopaya  ที่อยู่ใน LAB11

นำมาวางที่ Fonder Project ที่สร้างขึ้นมาใหม่ โดยการคลิกขวา Paste

จะเห็นข้อมูล Shapefile  Chaopaya ปรากฏณ์อยู่ใน Fonder  Project

ทำการเปิดข้อมูล Chaopaya ใน Fonder  Project ขึ้นมา

การเปลี่ยนค่า

ไปที่ View >> Data Frame Properties

จะปรากฏณ์หน้าต่าง Data Frame Properties ขึ้นมา

Map หากเลือกได้ เลือกเป็น Meters >> Display >> Meters >> OK

จะปรากฏณ์ค่าเป็น Meters ล่างสุดขวามือในกรอบสีแดง

กำหนดมาตราส่วนภาพ ไปที่ < Customize This List .....>

จะปรากฏณ์หน้าต่าง Scale Settings ขึ้นมา >> Standard Scales ใส่มาตราส่วนได้ตามต้องการ >> Add

จะปรากฏณ์มาตราส่วนขึ้นมา

หากต้องการลบ เลือกมาตราส่วนที่ไม่ต้องการ >> Delete >> OK

คลิกขวาที่ Layer ชั้นข้อมูล Chaopaya >> Propreties จะปรากฏณ์หน้าต่าง Layer  Propreties >> Source ข้อมูลค่าพิกัด จะแสดงขึ้นมาเพื่อตรวจสอบและดูว่าถูกต้องหรือไม่ มีค่าพิกัดหรือปล่าว (หากไม่มี ก็ทำการใส่ค่าพิกัด ) เสร็จแล้วกด OK

การกำหนดระบบพิกัดภูมิศาสตร์ (Define Projection)

ไปที่ Arc Toolbox >> Data Management Tools >> Projection and Transformations >> Define Projection

จะปรากฏณ์หน้าต่าง Define  Projection  ช่อง Input Dataset or Feature Class >> Chaopaya

ช่อง Coordinate System ให้นำเข้าค่าพิกัดหน้าต่าง Spatial Reference Properties  เลือก Select

จะปรากฏหน้าต่าง Browse for Coodinecte System >>  Projected Coordinate Systems >> UTM >>WGS 1984 >> Northern Hemisphere >>  WGS 1984 UTM Zone 47N.prj >>  Add

กด OK

กด OK

คลิกขวาที่ Layer ชั้นข้อมูล Chaopaya >> Propreties

จะปรากฏณ์หน้าต่าง Layer  Propreties >> Source ข้อมูลค่าพิกัด จะแสดงขึ้นมาเพื่อตรวจสอบและดูว่าถูกต้องหรือไม่

การแปลงระบบพิกัดภูมิศาสตร์หรือโซน (Projection)

นำเข้าข้อมูล Country ใน Fonder LAB11 >> World >>  Country

คลิกขวาที่ Layer ชั้นข้อมูล Country >> Propreties จะปรากฏณ์หน้าต่าง Layer  Propreties >> Source ข้อมูลค่าพิกัด จะแสดงขึ้นมาเพื่อตรวจสอบและดูว่าถูกต้องหรือไม่ >> OK

ไปที่ Arc Toolbox ไปที่ Arc Toolbox >> Data Management Tools >> Projection and Transformations >> Feature >> Project

จะปรากฏณ์หน้าต่าง Project  ขึ้นมา  ช่อง Input Dataset or Feature Class เลือก County

Output Dataset or Feature Class กดที่ Bowse จะปรากฏณ์หน้าต่าง Output Dataset or Feature Class ขึ้นมา ทำการเลือกFonder ในการจัดเก็บข้อมูล

ช่อง Name ทำการตั้งชื่อ >> Save

ช่อง Coordinate System ให้นำเข้าค่าพิกัดหน้าต่าง Spatial Reference Properties  เลือก Selectจะปรากฏหน้าต่าง Browse for Coodinecte System >>  Projected Coordinate Systems >> UTM >>WGS 1984 >> Northern Hemisphere >>  WGS 1984 UTM Zone 47N.prj >>  Add >> OK >> OK

เสร็จแล้วจะมีข้อมูล ที่เราสร้าง (ในที่นี้คือ County_UTM) ปรากฏณ์ขึ้นมาในนหน้าต่าง Table Of Contents
เมื่อทำการเปลี่ยนสีที่ชั้นข้อมูลก็จะเห็นความแตกต่างดังภาพ

ทำการลบข้อมูลCountyออกจะปรากฏณ์ข้อมูล County_UTM ดังภาพ จากนั้นทำการลบออกโดยการ คลิกขวาที่ชั้นข้อมูล >> Remove

การแปลงพื้นหลักฐาน (Datum Transformation)

พื้นหลักฐานของประเทศไทยจะมีอยู่ 2 แบบคือIndian 1975 (แบบเก่า) และ WGS  1984 (นิยมใช้และปัจจุบัน) ไปที่Lab11 ทำการเปฺดข้อมูล ลากข้อมูล Province_WGS84UTN47N  มาไว้ในDidplay Area

 แล้วลากข้อมูลBangkok_INdian1975UTN47N  ในLab11  มาไว้ในDisplay Area  จะมีข้อมูลปรากฏณ์ดังภาพ

จากนั้นคลิกขวาที่ชั้นข้อมูล Bangkok_INdian1975UTN47N >> Zoom To Layer เพื่อทำการขยายหรือ Zoom ไปในขอบเขต  Bangkok_INdian1975UTN47N

 Bangkok_Indian1975UTN47N   จะถูก Zoom ให้เห็นขอบเขตชัดเจนและเราจะเห็นได้ว่าข้อมูลทั้งสองมีความเหลื่อมกันเล็กน้อย เพราะพื้นหลักฐานของข้อมูลทั้งสองต่างกัน

เริ่มแปลงพื้นหลักฐานจาก Indian 1975 เป็น WGS 1984 โดยไปที่เมนู View >> Data Frame Properties

จะปรากฏหน้าต่าง Data Frame Properties คลิกที่ Coordinate System ที่ Select a Coordinate System คลิกที่ต้องการจะแปลง โดยคลิกที่Layer >> Province…WSG_1984_Zone_47N  >> Transformation

จะมีหน้าต่างGeographic Coordinate System Transformation ที่ช่องConvert From (เปลี่ยนจาก) >> Indian 1975 ช่อง Into(ให้เป็น) >> WSG 1984 >> New

จะปรากฏหน้าต่าง New  Geographic Transformation ขึ้นมา ให้ตรวจสอบความรียบร้อย และใส่ค่าคงที่ใน

ใส่ค่าช่องX,Y,Z  คือ X = 260, Y = 831, Z = 295  ตามลำดับ แล้วคลิก OK

กด OK

เมื่อเรียบร้อยแล้วจะปรากฏดังภาพ จะเห็นได้ว่า ข้อมูลทั้งสองซ้อนทับกันได้พอดี

โดยข้อมูลBangkok_Indian1975UTN47N   ที่ได้แปลงไปนั้นเป็นการแปลงข้อมูลแบบชั่วคราว หากเปิดข้อมูลมาครั้งหน้า ข้อมูลก็จะยังเหลื่อมกันอยู่ หากต้องการเก็บข้อมูล  ให้คลิกขวาที่ข้อมูลBangkok _Indian1975UTN47N >> Data >> Export Data ทำการเลือกพื้นที่จัดเก็บ

การทำ Append  การรวมข้อมูล แต่การรวมข้อมูลของAppend ไฟล์ฉบับจะหายไปควรสำรองไฟล์ฉบับไว้  Uรวมได้แต่โพลีกอน
เหมิด รวมได้หมด point line polygon

ทำการ Copy ข้อมูลที่ต้องการ  ไปที่   LAB12  >> Data Copy LU5038i และ LU5138iv

นำมาวางใน Fonder ที่สร้าง (project) โดย คลิกขวาที่ Fonder >> Paste

ก็จะปรากฏณ์ข้อมูล LU5038i และ LU5138iv ใน Fonder project

ให้เปิดข้อมมูล LU5038i และ LU5138iv ใน Fonder Project ออกมา

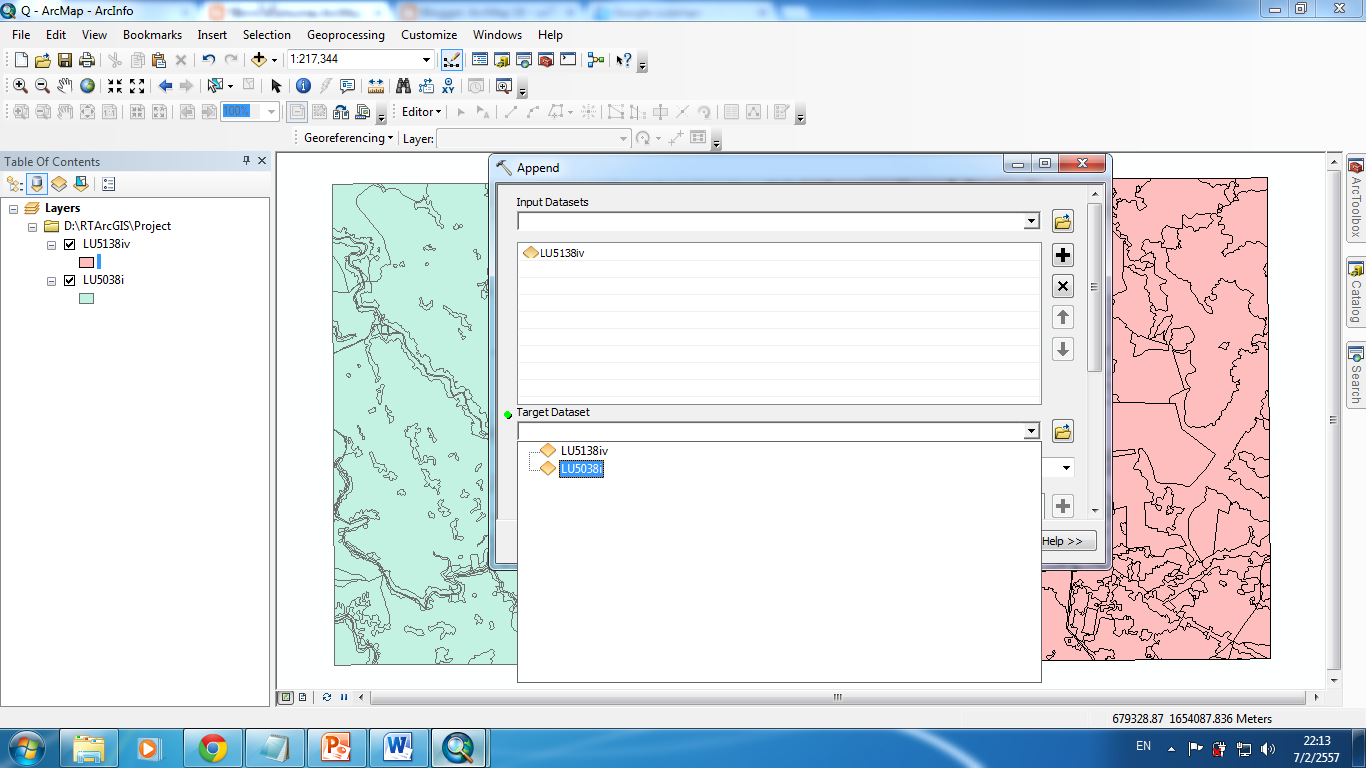

จากนั้นเปิดคำสั่งAppend ไปที่ArcToolbox >> Data Managmene Tool >> Gerneral >> Append

ช่อง Input Datasetsg  เลือกLU5183iv

ช่อง Target Dataset เลือก LU5084i

ช่อง Schema Type มีให้เลือก 2 แบบคือTEST จะต้องมีโครงสร้างที่เหมือนกัน จึงจะสามารถรวมกันได้ และ  NO – TEST  ไม่จำเป็นต้องมีโครงสร้างที่เหมือนกัน ก็สามารถรวมกันได้ เลือก  NO – TEST >> OK

ข้อมมูลทั้งสองสามารถรวมกันได้

การทำErase เป็นการตัดข้อมูล

ไปที่ Lab12 เลือกที่ File Geodatabase >> PathumThani แล้วเปิด Feature Class ชื่อ SOILS และWATER
จะได้ข้อมูลขึ้นมาดังภาพ เราต้องการวิเคราะห์พื้นที่เหมาะสมในปลูกพืช  แต่ในพื้นที่มีแหล่งน้ำอยู่ด้วยและพื้นที่แหล่งน้ำก็ไม่สามารถใช้ประโยชน์ในการเพราะปลูกได้   เราจึงต้องตัดข้อมูลบริเวณแห่ลงน้ำออกเพราะพื้นที่จะนับข้อมูลแหล่งน้ำไปวิเคราะห์ด้วย หลังจากตัดแล้วข้อมูลที่ถูกตัดจะหายไป โดยมีรูปร่างเหมือนแหล่งน้ำ

คลิกขวาที่ชั้นข้อมูล WATER >> Zoom To Layer

เราก็จะเห็นแหล่งน้ำ ถูก Zoom ขึ้นมา

จากนั้นเปิดคำสั่ง Erase  ขึ้นมา ไปที่ ArcToolbox >> Analysis Tools >> overlayErase

จะมีหน้าต่าง  Erase  ขึ้นมา ช่อง Input เลือก SOILS

ช่องErase เลือก WATER

ช่อง Output คลิกที่รูป Fonder จะปรากฏณ์หน้าต่าง Output Feature Class ขึ้นมา ทำการเลือก Fonder ที่ต้องการจัดเก็บ ( Project ) ตั้งชื่อว (Erase) >> Save >> OK

เตัดเสร็จแล้ว จะเห็นข้อมูล Erase มีพื้นที่ว่างที่มีลักษณะเหมือนข้อมูล WATER

การจัดกลุ่มข้อมูลใหม่ (Reclassify) เป็นการจัดกลุ่มข้อมูล Grid หรือข้อมูล Raster

ไปที่ Fonder Prachinburi แล้วเปิดข้อมูลที่ชื่อว่า Prachindem30m

นำคำสั่ง Reclassify ออกมา ไปที่ ArcToolbox >> Spatial  Analysis Tools >>  Reclass >> Reclassify

จะมีหน้าต่าง Reclassify ขึ้นมา ช่อง Input rasterเลือก Prachindem30m

ช่อง Reclass field เลือก Vulue แล้วคลิก Classify…

จะขึ้นหน้าต่างClassification ที่ Classification Method คือ รูปแบบวิธีการจัดกลุ่มซึ่งมี 7 วิธี Equal Interval วิธีการนี้ทางโปรแกรมจะเป็นตัวแบ่งให้เราโดยอัตโนมัติ โดยที่เรากำหนด คลาสเอง
โดยแต่ละค่าจะมีค่าที่เท่ากันทั้งหมด

ช่อง Classification Method ให้เลือกวิธีเป็น Equal Interval

ช่อง Classes ให้เลือกจำนวนกลุ่มที่ต้องการ เช่นต้องการ 7 กลุ่ม คลิกเลือกที่เลข 7

เมื่อเสร็จแล้วคลิก OK จากนั้นคลิกที่แฟ้ม ตั้งชื่อ >> Save >> OK

ก็จะปรากฏค่า New Value ขึ้นมาในหน้าต่าง Table Of Contents ดังภาพ
